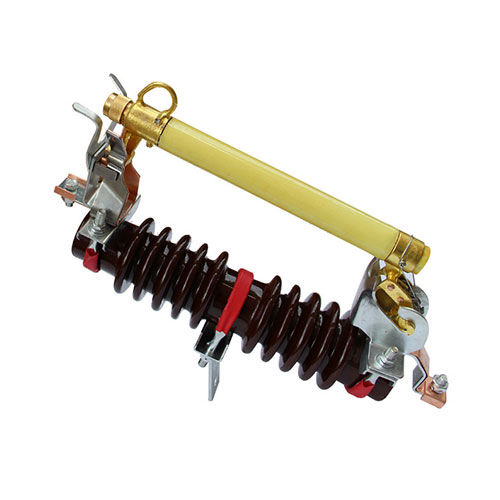

跌落式熔斷器詳細介紹：

跌落式熔斷器是10kV配電線路分支線和配電變壓器最常用的一種短路保護開關，它具有經濟、操作方便、適應戶外環境性強等特點，被廣泛應用于10kV配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。

它安裝在10kV配電線路分支線上，可縮小停電范圍，因其有一個高壓跌落式熔斷器明顯的斷開點，具備了隔離開關的功能，給檢修段線路和設備創造了一個安全作業環境，增加了檢修人員的安全感。安裝在配電變壓器上，可以作為配電變壓器的主保護，所以，在10kV配電線路和配電變壓器中得到了普及。

跌落式熔斷器的安裝：

(1) 安裝時應將熔體拉緊(使熔體大約受到24.5N左右的拉力)，否則容易引起觸頭發熱。

　　(2) 熔斷器安裝在橫擔(構架)上應牢固可靠，不能有任何的晃動或搖晃現象。

　　(3) 熔管應有向下25°±2°的傾角，以利熔體熔斷時熔管能依靠自身重量迅速跌落。

　　(4) 熔斷器應安裝在離地面垂直距離不小于4m的橫擔(構架)上，若安裝在配電變壓器上方，應與配變的最外輪廓邊界保持0.5m以上的水平距離，以防萬一熔管掉落引發其他事故。

　　(5) 熔管的長度應調整適中，要求合閘后鴨嘴舌頭能扣住觸頭長度的三分之二以上，以免在運行中發生自行跌落的誤動作，熔管亦不可頂死鴨嘴，以防止熔體熔斷后熔管不能及時跌落。

　　(6) 所使用的熔體必須是正規廠家的標準產品，并具有一定的機械強度，一般要求熔體最少能承受147N以上的拉力。

(7) 10kV跌落式熔斷器安裝在戶外，要求相間距離大于70cm。

跌落式熔斷器的操作：

一般情況下不允許帶負荷操作跌落式熔斷器，只允許其操作空載設備(線路)。但在農網10kV配電線路分支線和額定容量小于200kVA的配電變壓器允許按下列要求帶負荷操作：

　　(1) 操作時由兩人進行(一人監護，一人操作)，但必須戴經試驗合格的絕緣手套，穿絕緣靴、戴護目眼鏡，使用電壓等級相匹配的合格絕緣棒操作，在雷電或者大雨的氣候下禁止操作。

　　(2) 在拉閘操作時，一般規定為先拉斷中間相，再拉背風的邊相，最后拉斷迎風的邊相。這是因?yàn)榕潆娮儔浩饔扇噙\(yùn)行改為兩相運行，拉斷中間相時所產生的電弧火花較小，不致造成相間短路。其次是拉斷背風邊相，因?yàn)橹虚g相已被拉開，背風邊相與迎風邊相的距離增加了一倍，即使有過電壓產生，造成相間短路的可能性也很小。最后拉斷迎風邊相時，僅有對地的電容電流，產生的電火花則已很輕微。

　　(3) 合閘的時候操作順序拉閘時相反，先合迎風邊相，再合背風的邊相，最后合上中間相。

(4) 操作熔管是一項頻繁的項目，注意不到便會造成觸頭燒傷引起接觸不良，使觸頭過熱，彈簧退火，促使觸頭接觸更為不良，形成惡性循環。所以，拉、合熔管時要用力適度，合好后，要仔細檢查鴨嘴舌頭能緊緊扣住舌頭長度三分之二以上，可用拉閘桿鉤住上鴨嘴向下壓幾下，再輕輕試?yán)瑱z查是否合好。合閘時未能到位或未合牢靠，熔斷器上靜觸頭壓力不足，極易造成觸頭燒傷或者熔管自行跌落。
