概述：

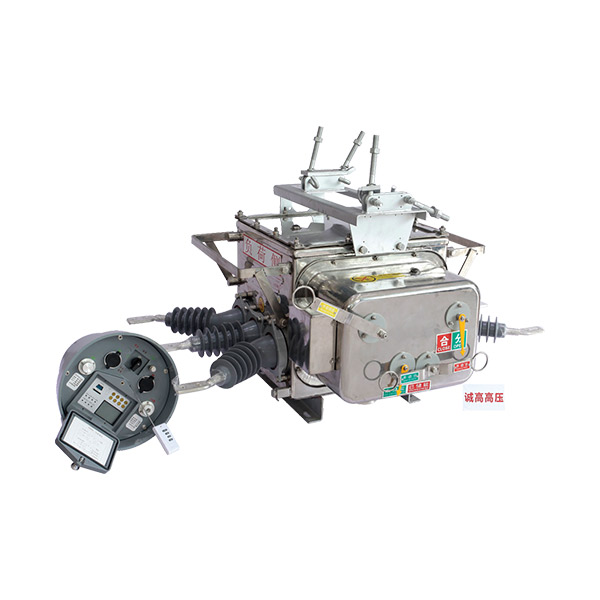

  ZW20-12F型戶外柱上高壓真空斷路器為額定電壓12kV、三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流。適用于變電站、工礦企業及城鄉配電網作保護和控制，特別適用于操作頻繁的場所和城網自動化配電網絡。本產品與控制器配套，能滿足配電自動化系統要求，并能可靠而有效地完成傳統的重合器功能。它采用成熟的箱式密封結構，內部充以SF6氣體，具有良好的密封性能，使之不受外界環境影響，是一種免維護產品。其彈簧操動機構采用直動鏈條主傳動和多級脫扣系統，動作可靠性高，是柱上斷路器的佳品。

正常使用條件：

◆海拔高度不超過3000m；

◆周圍空氣溫度上限不超過40℃，下限不超過-40℃，日溫差25℃；

◆風壓不超過700Pa；

◆污穢等級：IV級；

◆覆冰厚度100mm；

◆安裝場所：無易燃、爆炸危險、化學腐蝕的場所；

◆地震列度不超過8度。

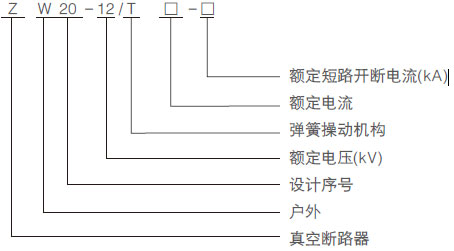

型號含義：

主要技術參數：

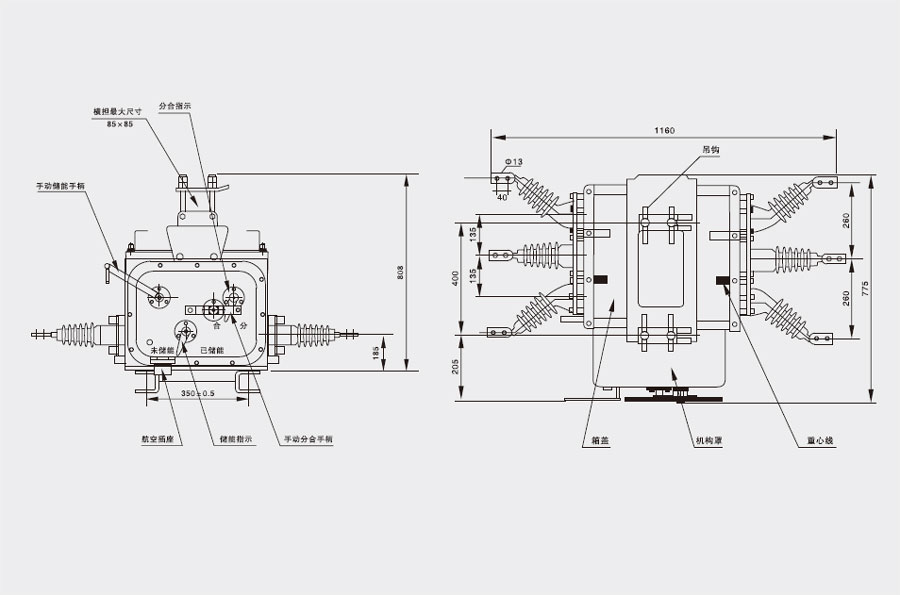

外形及安裝尺寸：
