概述：

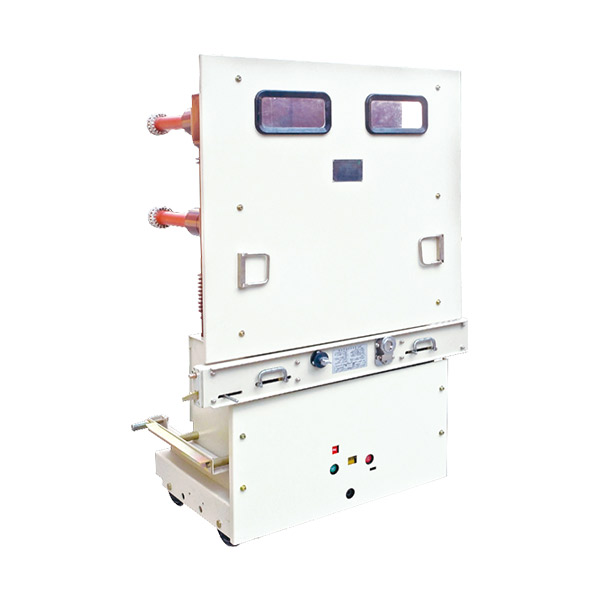

    ZN85-40.5系列戶內高壓真空斷路器（以下簡稱斷路器），適用于三相交流50Hz，額定電壓40.5kV電力系統中，可供工礦企業、發電廠及變電站作為分合負荷電流、過載電流、故障電流之用。斷路器與操動機構采用上下布置結構，高效地降低了斷路器的深度。

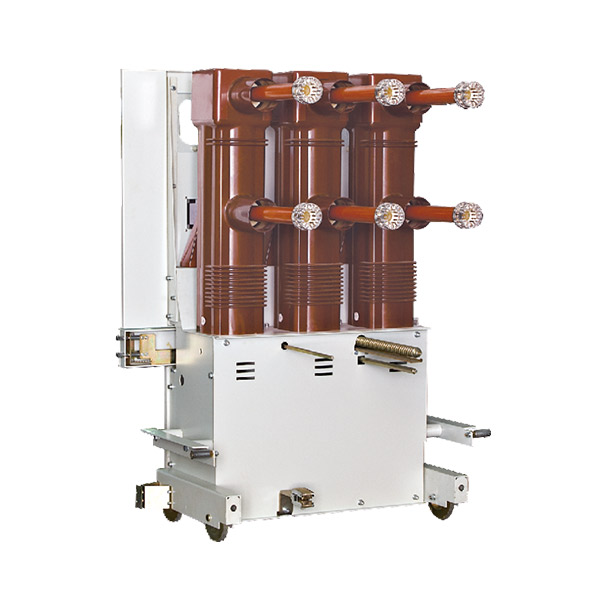

    三相滅弧室和相聯帶電體由三只獨立的環氧樹脂絕緣筒相隔離，構成復合絕緣結構，斷路器滿足正常運行條件下的空氣距和爬距要求，并有效地減小了斷路器的體積。主導電回路真空滅弧室和動靜導電聯接安裝在絕緣筒內，使相間距僅為300mm 。主回路電氣連接全部采用固定式連接，具有很高的可靠性。絕緣筒安裝在斷路器框架上方。

    為這種新斷路器專門設計的彈簧操動機構，安裝在斷路器框架內，其結構特點更適合斷路器的上下布置形式，并成為斷路器整體結構中不可分割的一部分。機構設計簡單，輸出曲線及真性能更適用40.5kV真空斷路器的特點和要求。

    總體布局合理、美觀、簡潔。體積小巧、操作靈活、具有電氣性能可靠、使用壽命挺、檢修萬便、機構免維護的特點。

    該斷路器適用于頻繁操作及多種場合和運行條件比較苛刻的場所。

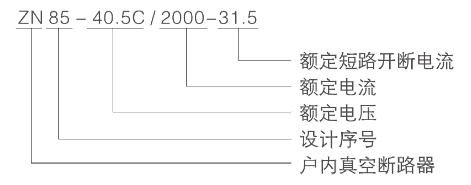

型號含義：

主要技術參數：

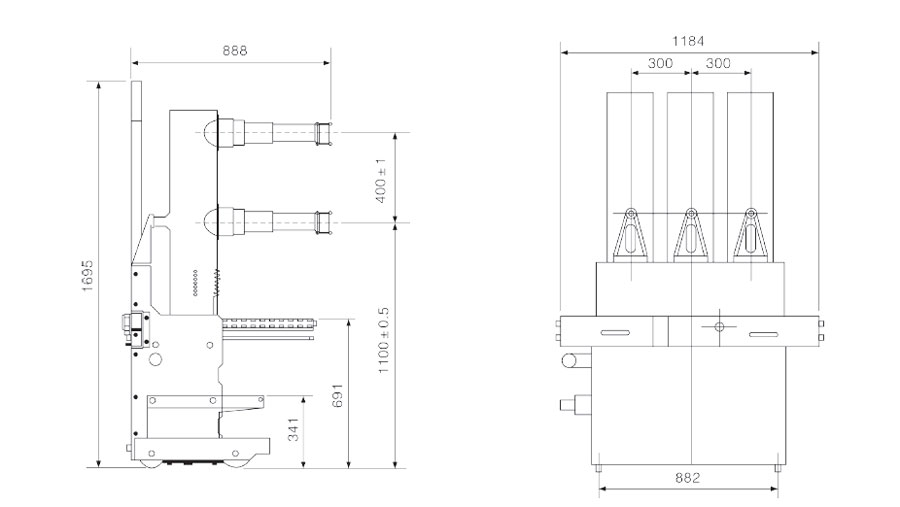

外形及安裝尺寸：
